Pipelining

Výhody a nevýhody pipeliningu

Výhody pipeliningu:

1. Zkracuje se doba cyklu procesoru a zvyšuje se propustnost instrukcí. Pipelining nezkracuje dobu potřebnou k dokončení instrukce; místo toho zvyšuje počet instrukcí, které mohou být zpracovány současně ("najednou"), a snižuje prodlevu mezi dokončenými instrukcemi (tzv. "propustnost").
   Čím více stupňů pipeline procesor má, tím více instrukcí může zpracovat "najednou" a tím menší je prodleva mezi dokončenými instrukcemi. Každý dnes vyráběný
   mikroprocesor pro všeobecné použití používá nejméně 2 stupně pipeline až do 30 nebo 40 stupňů.
2. Pokud se použije pipelining, může být aritmetická logická jednotka procesoru navržena rychleji, ale bude složitější.
3. Pipelining teoreticky zvyšuje výkon oproti nepipelinovému jádru o násobek počtu stupňů (za předpokladu, že se stejným násobkem zvýší i taktovací frekvence) a kód je ideální pro provádění v pipeline.
4. Pipelined CPU obecně pracují na vyšší taktovací frekvenci než RAM (od roku 2008 pracují RAM na nižších frekvencích ve srovnání s frekvencemi CPU), což zvyšuje celkový výkon počítačů.

Nevýhody pipeliningu:

Pipelining má mnoho nevýhod, ačkoli existuje mnoho technik, které návrháři procesorů a překladačů používají k překonání většiny z nich; níže je uveden seznam běžných nevýhod:

1. Konstrukce nepipelínového procesoru je jednodušší a levnější na výrobu, nepipelínový procesor vykonává vždy jen jednu instrukci. Tím se zabrání zpoždění větvení (v pipeliningu se každé větvení zpožďuje) a také problémům při souběžném provádění sériových instrukcí.
2. U pipeliningového procesoru zvyšuje vložení flip flopů mezi moduly latenci instrukcí ve srovnání s nepipeliningovým procesorem.
3. Procesor bez pipeline bude mít definovanou propustnost instrukcí. Výkon pipelined procesoru je mnohem obtížnější předvídat a může se u různých programů značně lišit.
4. Mnoho návrhů obsahuje pipeline dlouhé 7, 10, 20, 31 a dokonce i více stupňů; nevýhodou dlouhé pipeline je, že když se program větví, musí se celá pipeline propláchnout (vyčistit). Vyšší propustnost pipelines padá, když prováděný kód obsahuje mnoho větví: procesor nemůže předem vědět, kde má načíst další instrukci, a musí čekat, až se instrukce větvení dokončí, a pipeline za ní zůstane prázdná. Tuto nevýhodu lze snížit předvídáním, zda se podmíněná instrukce větvení bude větvit, na základě předchozí činnosti. Po vyřešení větvení musí další instrukce projít celou cestu potrubím, než je k dispozici její výsledek a procesor opět pokračuje v "práci". V takových extrémních případech může být výkon pipelined procesoru horší než nepipelined procesoru.

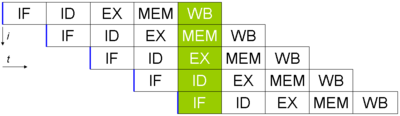

5. Bohužel ne všechny pokyny jsou nezávislé. V jednoduché pipeline může dokončení instrukce vyžadovat 5 fází. Aby tato pipeline pracovala s plným výkonem, bude muset během dokončování první instrukce spustit 4 následující nezávislé instrukce. Kterákoli z těchto 4 instrukcí může záviset na výstupu první instrukce, což způsobí, že logika řízení pipeline bude čekat a vloží do pipeline zdržení nebo zbytečný takt, dokud se závislost nevyřeší. Naštěstí techniky, jako je předávání, mohou výrazně omezit případy, kdy je nutné zdržování.
6. Programy, které se samy modifikují, se mohou na pipelinové architektuře neprovádět správně, pokud se modifikované instrukce nacházejí v blízkosti prováděných instrukcí. To může být způsobeno tím, že instrukce již mohou být ve vstupní frontě Prefetch, takže se modifikace nemusí projevit při nadcházejícím provádění instrukcí. Instrukční mezipaměť tento problém ještě zhoršuje.
7. Nebezpečí: Když programátor (nebo kompilátor) píše kód v assembleru, obvykle předpokládá, že každá instrukce se provede dříve, než se provede další instrukce. Pokud tento předpoklad není ověřen pipeliningem, způsobí to nesprávné chování programu, situace se nazývá nebezpečí. Existují
   různé techniky pro řešení nebezpečí nebo jeho obejití, jako je předávání a zpoždění (vložením zdržení nebo promarněného hodinového cyklu).

Příklady

Obecné potrubí

Vpravo je zobrazeno obecné potrubí se čtyřmi stupni:

1. Fetch
2. Dekódování
3. Provést
4. Zpětný zápis

Horní šedý rámeček je seznam instrukcí čekajících na provedení, spodní šedý rámeček je seznam dokončených instrukcí a prostřední bílý rámeček je pipeline.

Provedení je následující:

Čas	Provedení
0	Na provedení čekají čtyři instrukce.
1	zelená instrukce je načtena z paměti
2	zelený pokyn je dekódován fialová instrukce je načtena z paměti.
3	provede se zelený pokyn (provede se skutečná operace). fialová instrukce je dekódována je načtena modrá instrukce
4	výsledky zelené instrukce jsou zapsány zpět do souboru registrů nebo do paměti. provede se fialová instrukce modrá instrukce je dekódována je načtena červená instrukce
5	zelený pokyn je dokončen fialový pokyn je zapsán zpět provede se modrý pokyn červený pokyn je dekódován
6	Fialový pokyn je dokončen modrý pokyn je zapsán zpět provede se červená instrukce
7	modrý pokyn je dokončen červený pokyn je zapsán zpět
8	červený pokyn je dokončen
9	Všechny instrukce jsou provedeny

Bublina

Když dojde k "zádrhelu" (přerušení) v provádění, vytvoří se v potrubí "bublina", ve které se nic užitečného neděje. V cyklu 2 se načtení fialové instrukce zpozdí a fáze dekódování v cyklu 3 nyní obsahuje bublinu. Vše za fialovou instrukcí je rovněž zpožděno, ale vše před fialovou instrukcí pokračuje v provádění.

Je zřejmé, že v porovnání s výše uvedeným provedením bubliny je celkový čas provedení 8 hodinových taktů namísto 7.

Bubliny jsou jako zdržení (delay), kdy se při načítání, dekódování, provádění a zpětném zápisu nic užitečného nestane. Je to jako kód NOP (zkratka pro No OPeration).

Příklad 1

Typickou instrukcí pro sčítání dvou čísel může být ADD A, B, C, která sečte hodnoty nacházející se v paměťových místech A a B a poté vloží výsledek do paměťového místa C. V pipeline procesoru by řadič pipeline tuto instrukci rozdělil na řadu úloh podobně jako:

LOAD A, R1 LOAD B, R2 ADD R1, R2, R3 STORE R3, C LOAD další instrukce

Místa 'R1' a 'R2' jsou registry v CPU. Hodnoty uložené v paměťových místech označených 'A' a 'B' se načtou (zkopírují) do těchto registrů, poté se sečtou a výsledek se uloží do paměťového místa označeného 'C'.

V tomto příkladu je pipeline třístupňová - načtení, provedení a uložení. Jednotlivé kroky se nazývají etapy pipeline.

V nepipelinovém procesoru může v jednom okamžiku pracovat pouze jedna fáze, takže celá instrukce musí být dokončena, než může začít další instrukce. V pipelined procesoru mohou všechny fáze pracovat najednou na různých instrukcích. Takže když je tato instrukce ve fázi vykonávání, druhá instrukce bude ve fázi dekódování a třetí instrukce bude ve fázi načítání.

Příklad 2

Pro lepší pochopení tohoto konceptu se můžeme podívat na teoretický třístupňový plynovod:

Fáze	Popis
Zatížení	Čtení instrukcí z paměti
Provést	Provedení pokynu
Obchod	Uložení výsledku do paměti a/nebo registrů

a výpis pseudokódu sestavy, který se má provést:

Takto by se to provedlo:

Hodiny 1
Zatížení	Provést	Obchod
LOAD

Instrukce LOAD je načtena z paměti.

Hodiny 2
Zatížení	Provést	Obchod
MOVE	LOAD

Provede se instrukce LOAD, zatímco instrukce MOVE se načte z paměti.

Hodiny 3
Zatížení	Provést	Obchod
ADD	MOVE	LOAD

Instrukce LOAD je ve fázi Store, kdy se její výsledek (číslo 40) uloží do registru A. Mezitím se provádí instrukce MOVE. Protože musí přesunout obsah A do B, musí počkat na ukončení instrukce LOAD.

Hodiny 4
Zatížení	Provést	Obchod
STORE	ADD	MOVE

Instrukce STORE se načítá, zatímco instrukce MOVE končí a instrukce ADD se počítá.

A tak dále. Všimněte si, že někdy bude instrukce záviset na výsledku jiné instrukce (jako náš příklad MOVE). Pokud se na určité místo pro operand odkazuje více než jedna instrukce, a to buď pro čtení (jako vstup), nebo pro zápis (jako výstup), může provedení těchto instrukcí v jiném pořadí, než je původní pořadí programu, vést k nebezpečným situacím (zmíněným výše).

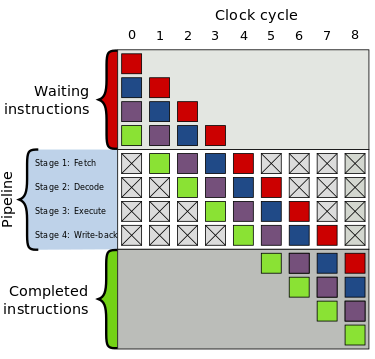

Obecná čtyřstupňová potrubní linka; barevné rámečky představují na sobě nezávislé instrukce.


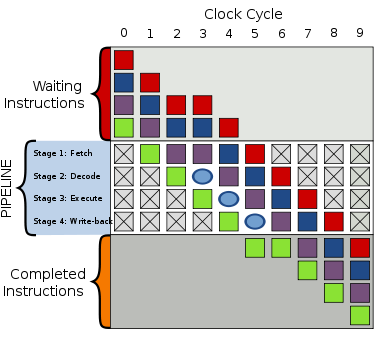

Bublina v cyklu 3 zpožďuje provedení
